| マルソー荷重検出器の特徴
|
| 軸受けにひずみゲージ式荷重変換器を装置し、軸受けの垂直荷重を電気出力に変換し、この電気的出力を各種ひずみ増幅器に接続し、使用目的により、各種測定器に接続し、重量の指示、記録、制御等を可能にした一体型のものです。 |
| 用 途 |
| 荷重検出用、過負荷防止用安全器、又は荷重計として、天井走行クレーン、ゴンドラ、台車、トロッコ及びトラックなどの軸荷重が簡単に計測出来ます。 |
| 仕 様 |
| 型 式 |
HL- |
| 定格容量 |
1〜100KN |
出力の温度影響 |
±0.3%/10℃ |
| 定格出力 |
1.0mV/V |
許容過負荷 |
120% |
| 非直線性 |
±1% R.O. |
温度保証範囲 |
-5〜+65℃ |
| ヒステリシス |
±1% R.O. |
許容温度範囲 |
-10〜+70℃ |
| 繰り返し性 |
±1% R.O. |
入出力抵抗 |
700Ω±1% |
| 零バランス |
±10% R.O. |
推奨入力電圧 |
15V/AC・DC |
| 零点の温度影響 |
±0.3%R.O./10℃ |
絶縁抵抗 |
1000MΩ/25V |
| ケーブル |
Φ8 4芯シールドケーブル 5m |
マルソー荷重検出器

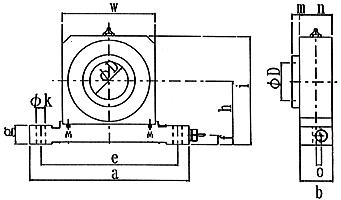

ロードセル付きベアリングユニット図 |
 |
軸径
ΦD
(mm) |
主 要 寸 法 |
基本定格荷重
(Kgf)
(1kgf=9.8N) |
| h |
a |
e |
b |
m |
n |
Φk |
g |
i |
w |
f |
o |
Cr |
Cor |
| 40 |
80 |
300 |
250 |
60 |
11.2 |
38.0 |
Φ16 |
25 |
135 |
120 |
12.5 |
15.0 |
4150 |
2440 |
| 50 |
90 |
310 |
260 |
60 |
13.6 |
38.0 |
Φ19 |
30 |
145 |
130 |
15.0 |
15.0 |
6300 |
3900 |
| 60 |
105 |
330 |
280 |
70 |
14.3 |
50.8 |
Φ20 |
35 |
170 |
150 |
17.5 |
15.0 |
8300 |
5300 |
| 70 |
130 |
390 |
330 |
75 |
14.0 |
60.4 |
Φ22 |
40 |
215 |
190 |
20.5 |
17.0 |
10600 |
6900 |
| 80 |
150 |
410 |
350 |
85 |
18.0 |
68.0 |
Φ24 |
45 |
255 |
210 |
22.5 |
17.0 |
12500 |
8800 |
| 90 |
155 |
430 |
370 |
85 |
16.0 |
80.0 |
Φ25 |
45 |
265 |
230 |
22.5 |
17.0 |
14600 |
10900 |
| 100 |
188 |
475 |
405 |
85 |
24.0 |
84.0 |
Φ25 |
60 |
315 |
255 |
30.0 |
17.0 |
17700 |
14300 |
| 110 |
198 |
520 |
440 |
100 |
25.0 |
92.0 |
Φ27 |
60 |
335 |
280 |
30.0 |
18.5 |
20900 |
18200 |
| 120 |
205 |
540 |
460 |
102 |
24.0 |
102 |
Φ27 |
60 |
350 |
300 |
30.0 |
18.5 |
21.100 |
18.900 |
| 130 |
225 |
560 |
480 |
108 |
27.0 |
108 |
Φ27 |
70 |
380 |
320 |
35.0 |
18.5 |
23400 |
21900 |
| 140 |
235 |
580 |
500 |
110 |
27.0 |
118 |
Φ27 |
70 |
400 |
340 |
35.0 |
18.5 |
26000 |
25100 |
|
 |
